Elbow Radiography/एल्बो रेडिओग्राफी



1. Elbow Lateral View



Position of patient and cassette



Patient को x-ray टेबल के पास बैठाया जाता है। affected side को टेबल की ओर रखा जाता है। elbow को 90° flexed करते हैं । हाथ को इस प्रकार rotate करते हैं जिससे कि palmar surface टेबल से 90° पर हो । जिससे हाथ का medial aspect कैसेट के contact आ जाता है। elbow joint को कैसेट के मध्य में रखा जाता हैं।  हाथ को immobilized करने के sandbags का उपयोग करते हैं।



Direction and centring of the X-ray beam



Collimated vertical x-ray beam के centre को humerus के lateral epicondyle रखा जाता है।



Essential image characteristics



Central ray जॉइंट space तथा humerus से लम्बवत गुजरनी चाहिए। epicondyle एक दूसरे के superimposed होने चाहिए। इमेज में distal 1/3 part humerus का तथा proximal 1/3  part  radius ulna का शामिल होना चाहिए ।

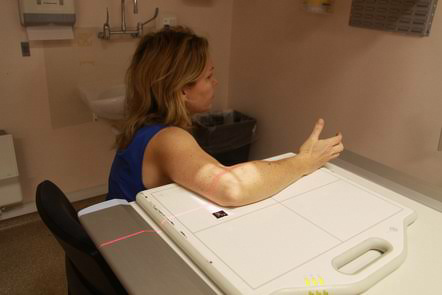

2. Elbow AP Projection



Position of patient and cassette



पेशेंट को xray टेबल के पास बैठाया जाता है।  affected side को टबल की ओर रखा जाता है। arm को abduct किया जाता है तथा elbow joint को fully extend condition में रखा जाता है । hand को supination condition में इमेज receptor पर रखते हैं। shoulder को elbow joint के लेवल तक झुकाया जाता है। image receptor को elbow joint के नीचे रखा जाता है । arm को इस प्रकार adjust करते हैं जिससे कि lateral तथा medial epicondyle  equidistant पर हो। हाथ को immobilized करने के लिए sandbags का प्रयोग करते है ।



Direction and centring of the X-ray beam



Collimated vertical x-ray beam के centre को दोनों epicondyle के mid point से 2cm distal रखा है।



Essential image characteristics



सन्तोषजनक  इमेज प्राप्त करने के लिए Central ray joint space तथा humerus के लम्बवत गुजरनी चाहिए। इमेज में distal 1/3 part humerus का तथा proximal 1/3 part radius ulna का शामिल होना चाहिए ।



3. Elbow Axial Full Flexion( Upper Arm In Contact )





Position of patient and cassette



Elbow को full flex करते हैं तथा palm को इस तरह से रखते हैं कि वह shoulder की तरफ रहे।  upper arm का पोस्टीरियर एस्पेक्ट इमेज रिसेप्टर के contact में रहे ।  पेशेंट के trunk को इस तरह से एडजस्ट करते हैं कि humerus के medial तथा lateral epicondyle  इमेज रिसेप्टर
के equidistant पर हो।



Direction and centring of the X-ray beam

Humerus के lower end तथा ulna की olecranon process
से 5cm दूर रखते हैं। radius ulna के proximal end तथा  radio-humeral joint को देखने के लिए vertical X-ray beam के centre को forearm के लम्बवत तथा  olecranon process से 5cm दूर रखते हैं।



Essential image characteristics

इमेज में olecranon process  , proximal 1/3 radius ulna तथा distal 1/3 humerus  शामिल होनी चाहिये। तथा humerus व radius ulna एक दूसरे पर superimposed होनी चाहिए।  exposure factor को इस प्रकार दे जिससे  की  तीनो bones पर्याप्त visualize हो ।



4. Elbow Axial Full Flexion (Forearm In Contact)



पेशेंट को एक्स-रे टेबल के पास बैठाते हैं तथा affected साइड को टेबल के पास रखते हैं। elbow को fully flex करते हैं । तथा palm को upward facing position में रखते हैं। forearm fully supinated होती है। तथा forearm का posterior aspect  इमेज रिसेप्टर के contact में होता है। पेशेंट के trunk को इस तरह से एडजस्ट करते हैं कि humerus के medial तथा lateral epicondyle cassette से equidistant  में हो।



Direction and centring of the X-ray beam



Radius ulna के proximal end तथा radio-humeral joint को देखने के लिये xray beam के सेंटर को olecranon process से 5cm दूर रखते हैं। humerus के lower end तथा ulna के olecranon process को देखने के लिए सेन्टर को upper arm से 90 डिग्री पर तथा olecranon process से 5cm ऊपर देते हैं।
